Автоматический ввод резерва

Шкаф автоматического ввода резерва (АВР) — необходимая составляющая для электрооборудования, от которого питаются сразу несколько потребителей. Щит АВР широко используется в строительной, транспортной сферах, на заводах и т. д. Главная его задача — обеспечить бесперебойный доступ к электричеству, если по каким-либо техническим причинам это невозможно. Например, когда произошел обрыв, снижение или повышение напряжения за пределы нормальных значений. В аварийных ситуациях задачу обеспечения электропитанием берет на себя щит АВР.

Осуществляем проектирование и производство оборудования под ваш объект. Выполняем доставку и монтаж оборудования. Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Срок изготовления: от 7 до 14 рабочих дней.

Отправить заявку

Описание
Характеристики

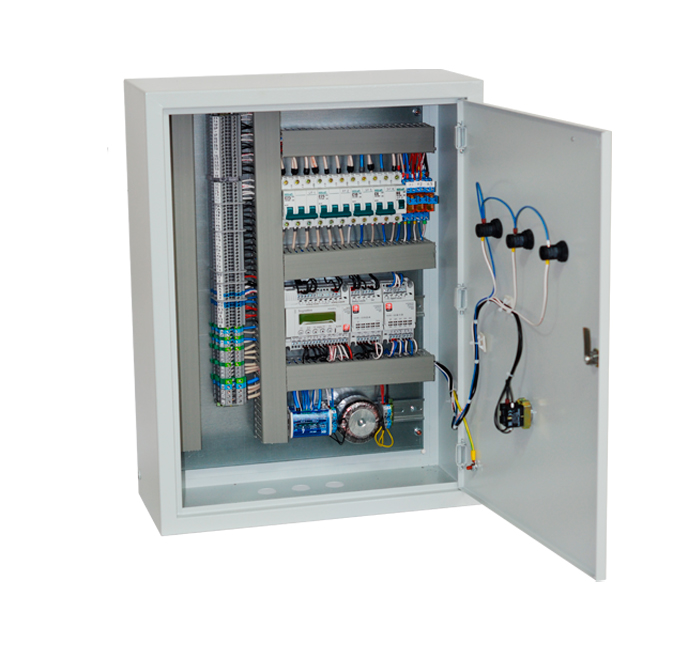

Щит имеет прочный корпус с высокой степенью защиты. Внутри него располагается электрооборудование, в том числе такие важные элементы, как:

пускатели;
контакторы;
рубильники;
автоматы.

Обычно корпус изготавливается из металла или высокопрочного пластика. На внешней стороне щит АВР имеет световые индикаторы и устройства управления. Благодаря им можно оценить состояние вводов и в случае необходимости использовать возможность управления устройством. В зависимости от того, как проложены кабели, их ввод в шкаф может располагаться сверху или снизу. Наличие конструктивной особенности — щита реле управления — позволяет регулировать входное напряжение и при необходимости выполнять более точную настройку параметров.

Щит АВР подбирается в зависимости от напряжения. Всего существует три вида оборудования:

контакторы;
автоматические;
бесконтактные.

Щит АВР на контакторах. Особенность этого вида заключается в наличии двух контакторов: один запускает питание от основного источника, второй — от резервного. Переключение в случае аварийной ситуации происходит мгновенно. При этом шкаф имеет блокировку, если подключен один из вводов: при питании от основного источника резервный нельзя запустить, так же как и наоборот — при включенном резерве не запустится главный. Преимуществами этой установки являются невысокая стоимость, небольшой нагрев и маленькая мощность.

Автоматический щит АВР - этот шкаф оснащен специальным устройством, предотвращающим появление искр при аварийных ситуациях. Из-за этого время переключения между основным и аварийным источниками увеличивается, в отличие от щита на контакторах. Автоматический щит считается одним из самых долговечных.

Бесконтактный щит АВР - этот шкаф является самым дорогостоящим из всех благодаря его конструктивной особенности: контактная группа находится в вакууме, нет электрической дуги, следовательно, подгорание контактов сведено к минимуму. Также почти отсутствуют электромагнитные помехи. Бесконтактный щит целесообразно использовать для токов свыше 400 А.

Устройства разделяются и по схемам подключения:

Щит АВР с приоритетом. Самый простой вариант, имеющий один главный вход. Обычно его подключают в местах, где присутствует напряжение разной мощности или время от времени подключаются электрические генераторы.
Щит АВР с бесприоритетной схемой. Имеет несколько входов, любой из которых может выступить в роли главного. Переключение между входами происходит автоматически, если на том, который считался главным, напряжение резко падает до минимального значения.

Номинальное напряжение, В

220; 380

Частота, Гц

Номинальный ток, А

16; 25; 40; 63; 100; 160; 250; 400; 630

Вид климатического исполнения щита

УХЛ 3.1 по ГОСТ 15150-69

Время переключения, с не более

0.2

Контролируемые параметры

Пропадание хотя бы одной из фаз; симметричное или асимметричное снижение напряжения одной из фаз; изменение чередования фаз

В комплект документов к изделию прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.
